在半導體器件的生產過程中，幾乎所有器件的工序都有清洗這一步驟，其目的是為了徹底去除器件表面的微粒、有機物和無機物的沾污雜質，以保證產品質量。而等離子清洗機在這種需求之下顯現出了綜合性的優勢，在這樣的獨特性之下，等離子清洗機在半導體封裝工藝之中已經逐漸被大家重視起來了。

在半導體封裝行業中廣泛應用的物理、化學清洗方法大致可分成濕式清洗和干式清洗兩類，在這里干式清洗發展非?？?。其中等離子清洗機的處理方式便是干式清洗，因為等離子體清洗優勢明顯，有助于提高晶粒與焊盤導電膠的粘附性能、焊膏浸潤性能、金屬線鍵合強度、塑封料和金屬外殼包覆的可靠性等，在半導體器件、微機電系統、光電元器件等封裝領域中推廣應用的市場顯得前景廣闊了起來。

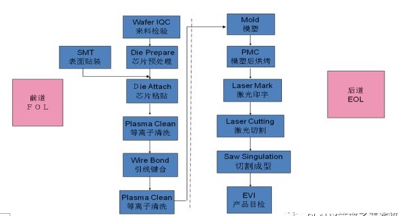

1、半導體封裝工藝流程圖

具體的一些流程我們可以通過下圖了解

2、等離子清洗設備在半導體封裝中的應用

①銅引線框架：銅的氧化物與其它一些有機污染物會造成密封模塑與銅引線框架的分層，造成封裝后密封性能變差與慢性滲氣現象，同時也會影響芯片的粘接和引線鍵合質量，經過等離子體處理銅引線框架，可去除有機物和氧化層，同時活化和粗化表面，確保打線和封裝的可靠性。

②引線鍵合：引線鍵合的質量對微電子器件的可靠性有決定性影響，鍵合區必須無污染物并具有良好的鍵合特性。污染物的存在，如氧化物、有機污染物等都會嚴重削弱引線鍵合的拉力值。等離子體清洗能有效去除鍵合區的表面污染物并使其粗糙度增加，能明顯提高引線的鍵合拉力，極大的提高封裝器件的可靠性。

③倒裝芯片封裝：隨著倒裝芯片封裝技術的出現，等離子清洗已成為其提高產量的必要條件。對芯片以及封裝載板進行等離子體處理，不但能得到超凈化的焊接表面，同時還能大大提高焊接表面的活性，這樣可以有效防止虛焊和減少空洞，提高填充料的邊緣高度和包容性，改善封裝的機械強度，降低因不同材料的熱膨脹系數而在界面間形成內應的剪切力，提高產品可靠性和壽命。

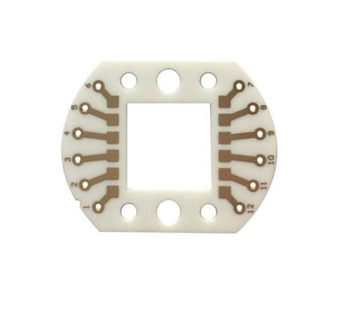

④陶瓷封裝：陶瓷封裝中通常使用金屬漿料印制線路板作鍵合區、蓋板密封區。在這些材料的表面電鍍Ni、Au前采用等離子體清洗，可去除有機物鉆污，明顯提高鍍層質量。

等離子清洗機在半導體封裝工藝中的實際應用我們已經舉例了一些出來了，當然等離子清洗機的實際用處還遠不止這些，如果您對這方面感興趣，可以持續關注我們。
